Виды резервуаров или емкостей для АЗС в Коломне
Главным требованиям к оборудованию автозаправочных станций Коломны является его безопасность. На малой площади размещаются топливные резервуары для АЗС с летучим бензином, емкости с менее активными, но поддерживающими горение, керосином и соляркой. Поблизости установлены баки с минеральным маслом и с консистентной смазкой. При этом АЗС располагаются неподалеку от населенных пунктов. Все оборудование относится к I-II классу опасности.
Для хранения ГСМ используются емкости разного объема:
- по способу размещения – подземные или наземные резервуары;
- по секционному хранению – однокамерные и состоящие из нескольких отсеков;
- по конструкции – одностенные и двустенные резервуары, с плоскими и сферическими днищами
Емкости могут быть изготовлены из стали и полимеров. Большим спросом пользуются стальные горизонтальные резервуары.
Описание резервуаров их особые свойства
Устройство резервуаров для топлива на АЗС соответствует ГОСТ 31385-2016, ГОСТ 17032-2010, Правилам Пожарной безопасности и Строительным Правилам. Основное назначение баков – безопасное хранение продукта. Поэтому производство их размещено на предприятиях, имеющих соответствующее оборудование, квалифицированный персонал, что подтверждается лицензией.
Особенности компоновки оборудования на АЗС в Коломне
Большая часть площади автозаправочной станции занята емкостным оборудованием, заполненным ГСМ. На площадке обязательно установлен аварийный резервуар от системы пожаротушения. Основное требование к аккумулирующим емкостям –хранение и предупреждение загрязнения грунта. Для обеспечения пожарной безопасности, АЗС подчиняются условиям:
- Для хранения ГСМ используют емкости с двойными стенками. Межстеночное пространство заполняется жидкостью, которая должна иметь плотность выше хранящегося продукта, температуру вспышки выше 100 0 С, быть химически нейтральной. Двойной сосуд сохранит содержимое бака от утечки.
- Использование подземных резервуаров уменьшает вероятность случайного попадания искры, обеспечивает защиту даже при взрыве емкости.
- Подземные хранилища оборудуют в стороне от места заправки, ограничивая нахождение людей в опасной зоне.
- Для сосудов в однослойном исполнении толщина стенок должна быть не меньше 6 мм.
Для хранения запаса заправочного топлива на АЗС чаще используют подземные хранилища, как наиболее безопасные. Резервуар устанавливают на глубину, ниже горизонта промерзания грунта в местности. Оборудование резервуаров АЗС приборами контроля и безопасности является непременным условием допуска, со стороны инспектирующих организаций.
Устройство и основные характеристики резервуаров под ГСМ
Для оборудования хранилищ на АЗС используются разные виды резервуаров для топлива. Классификация и технические характеристики предлагаемых изделий могут обеспечить безопасное хранение ГСМ.

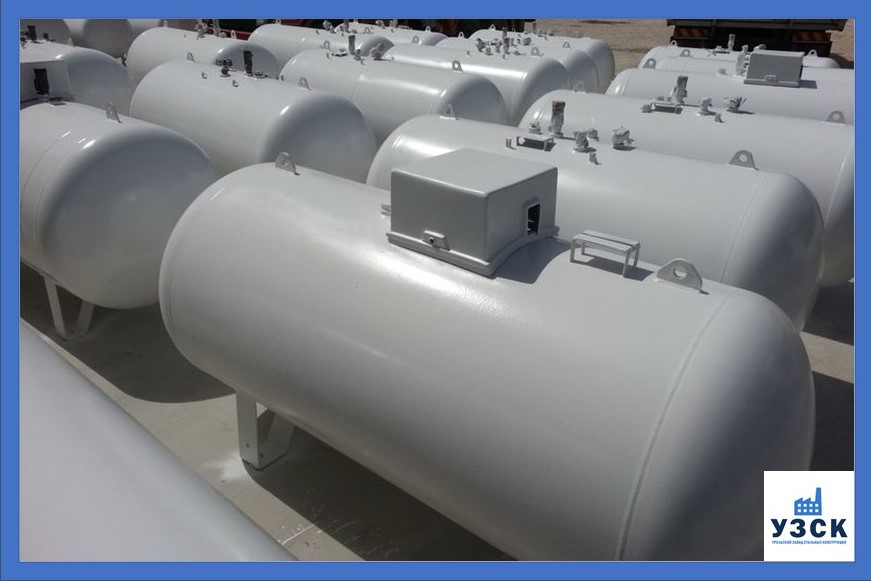

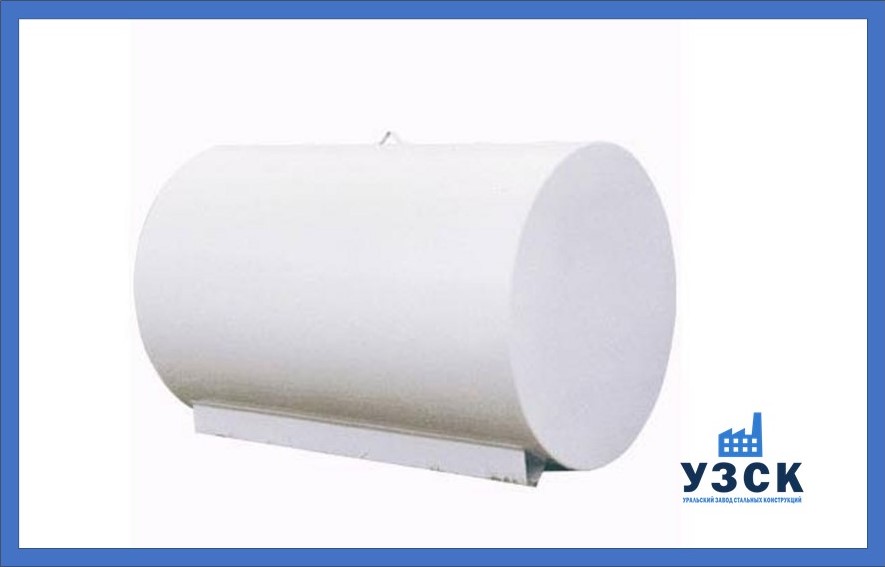

Горизонтальные наземные емкости для топлива
Оборудование производится в соответствие ГОСТ из стали марок 09Г2С, Ст3. Способ изготовления – создание цилиндрической поверхности методом рулонирования или изготовлением вальцованных обечаек. В дальнейшем создается цилиндрическая поверхность в один слой, к ней привариваются днища нужной формы. Производится обвязка технологическими люками. Сосуд проходит испытание неразрушающим контролем. Он может эксплуатироваться только в условиях, указанных в таблице.
Характеристики горизонтальных одностенных наземных резервуаров для топлива:
| Наименование резервуара | РГСН-3 | РГСН-5 | РГСН-10 | РГСН-25 | РГСН-50 | РГСН-75 | РГСН-100 |
|---|---|---|---|---|---|---|---|
| Вместимость,куб.м. | 3,1 | 5,7 | 10,9 | 25,5 | 54 | 74,8 | 98,3 |
| Рабочее давление, МПа (кгс/см2) | 0,04 (0,4) | 0,07 (0,7) | |||||
| Пробное давление при гидроиспытаниях, МПа (кгс/см2) | 0,05 (0,5) | 0,088 (088) | |||||
| Подогреватель | |||||||
| Рабочее давление, МПа (кгс/см2) | 0,04 (0,4) | ||||||
| Пробное давление при гидроиспытаниях, МПа (кгс/см2) | 1.0 (10,0) | ||||||
| Площадь поверхности нагрева, м2 | 2 | 5,5 | 6 | 13 | 14 | ||

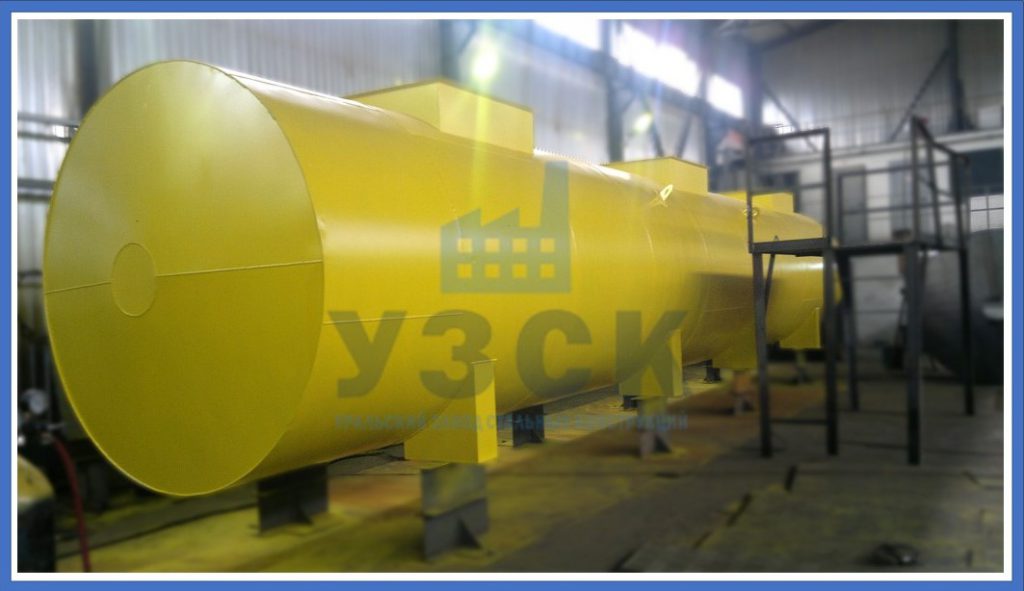

Горизонтальные подземные однослойные емкости
Устанавливаемые под землю, однослойные, горизонтальные, стальные емкости подвержены сдавливающим напряжениям грунта. Поэтому минимальная толщина стенок должна быть 6 мм, предусмотрена установка ребер жесткости. Чем длиннее цилиндрическая часть, тем больше колец жесткости необходимо. Внутри емкости могут быть установлены стенки, разделяющие резервуар по секторам, для хранения разных продуктов. Стенка предусматривается двойная, с заполнением пустоты аргоном. Для каждого сектора должен быть отдельный загрузочный люк. Размеры изделия стандартизированы.
Характеристики горизонтальных одностенных подземных резервуаров для топлива:
| Наименование резервуара | РГСП-3 | РГСП-5 | РГСП-10 | РГСП-25 | РГСП-50 | РГСП-75 | РГСП-100 | |
|---|---|---|---|---|---|---|---|---|
| Вместимость, куб.м. | 3 | 5 | 10 | 25 | 50 | 75 | 100 | |
| Внутренний диаметр, мм | 1400 | 1900 | 2200 | 2760 | 3000 | |||
| Длина, мм | 2210 | 2390 | 3430 | 4710 | 9425 | 10910 | 13910 | |
| Ширина, мм | 1560 | 2060 | 2360 | 2920 | 2960 | 3200 | ||
| Высота (при транспортировке), мм | 1715 | 2280 | 2580 | 3045 | 3285 | |||
| Уровень засыпки(высота горловины), мм | 1200 | 1272 | 1200 | |||||
| Толщина корпуса/днища, мм | 4/6 | 8/8 | 8/10 | 8/12 | ||||

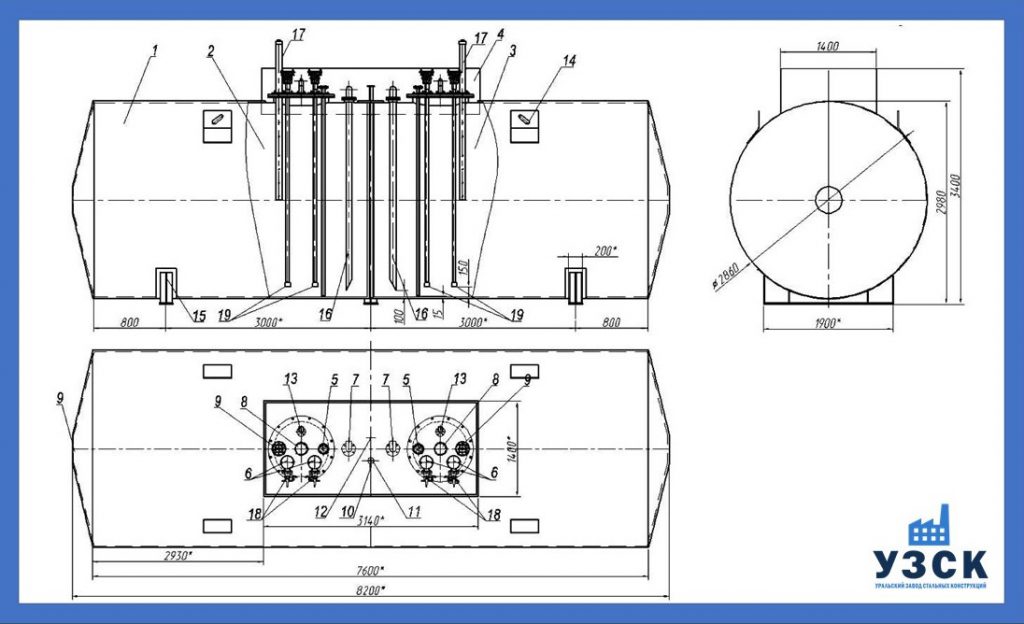

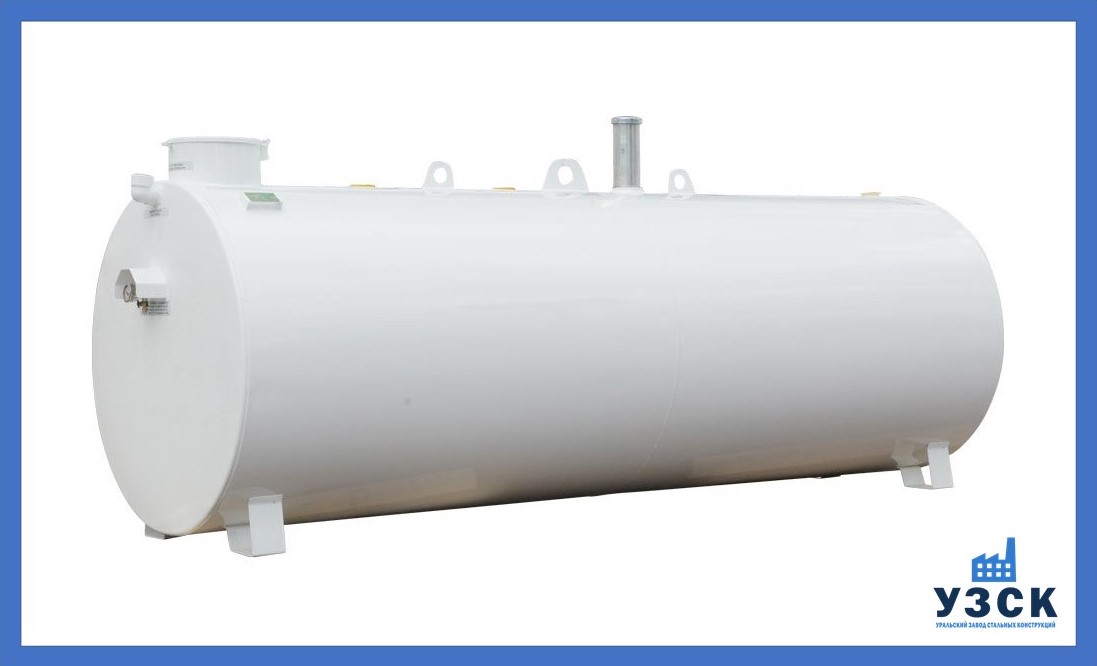

Двустенные горизонтальные емкости для хранения ГСМ
Наиболее безопасным оборудованием для хранения ГСМ на автозаправках считают стальные сосуды с двойным контуром. Расстояние между стенками поддерживается распорными кольцами и ребрами жесткости. Верхняя скорлупа емкости толще или равна внутренней. Если сосуд разделен на отсеки, каждый сектор имеет собственный люк. Перегородки делят только внутреннюю емкость. Слой, изолирующий утечки, полностью окружает внутренний бак. Пространство герметично заварено, образуя систему, куда закачивается жидкость. После этого на резервуар монтируется технологическая обвязка. Изделие проходит испытание повышенным давлением и проверку качества швов неразрушающим контролем.
Наземная емкость поставляется с опорами, а подземная с увеличенным размером горловины.
Таблица геометрических размеров двухслойных горизонтальных резервуаров
| Наименование резервуара | РГСД-3 | РГСД-5 | РГСД-10 | РГСД-15 | РГСД-25 | РГСД-50 | РГСД-75 | РГСД-100 |
|---|---|---|---|---|---|---|---|---|
| Вместимость резервуара общая, куб.м. | 3 | 5 | 10 | 15 | 25 | 50 | 75 | 100 |
| Длина, мм | 2000 | 2100 | 3400 | 4900 | 9640 | 9640 | 9640 | 1640 |
| Диаметр, мм | 1400 | 1900 | 2060 | 2060 | 2280 | 2788 | 3240 | 3240 |
| Масса, кг | 1600 | 2000 | 2600 | 3300 | 4100 | 7600 | 8900 | 11100 |
| Количество опор, шт. | 2 | 2 | 2 | 3 | 3 | 4 | 4 | 5 |
Емкости для хранения ГСМ, указанные в таблицах, создаются в Коломне в базовой комплектации. Для организации схемы перекачки топлива в колонки, замера уровня в емкостях, обслуживания и чистки резервуаров необходима дополнительная оснастка. Все оборудование можно заказать в комплекте. При необходимости заказа нестандартного оборудования, его изготовят по отдельному проекту, но руководствуясь нормативной документацией.
Базовое устройство резервуаров
Все горизонтальные резервуары сходны по конструкции. Это цилиндрическая емкость, имеющая торцевые днища. Если днище плоское, емкость эксплуатируется при внутреннем давлении меньше 0,04 МПа (кгс/см2). Сферическое или конусное днище, позволяет поднимать рабочее давление до 0,06 МПа.
Разделение горизонтального резервуара на секции позволяет использовать одну емкость для хранения нескольких разных видов топлива. Такое оборудование используется на маломощных АЗС, ими оборудуют контейнерные автозаправки. Общий объем резервуара для нефтепродуктов рассчитывается по внутренним размерам.
Дополнительное оборудование для емкостей в Коломне
Основные характеристики резервуара – его объем, толщина стенок и геометрические размеры. Однако каждый резервуар, изготовленный по договору, соответствует требованиям эксплуатации. Так, некоторые из баков выполнены с подогревом. В других устроена лестница и площадка обслуживания. Иногда по требованию заказчика производитель устанавливает раздаточную колонку, в других, выполняется обвязочная схема резервуара с насосами и вентилями.
Отличительной характеристикой наземных резервуаров является их установка на опоры. Для подземных сосудов важно иметь удлиненную горловину. Но все дополнительные конструкции и оборудование увеличивают базовую стоимость топливного резервуара.
Условия безопасности, при эксплуатации резервуаров в Коломне под ГСМ
Резервуар для текучих веществ создается, исходя из инженерных расчетов с большим запасом прочности. Разработанная система стандартов позволяет учесть все нагрузки на поверхности, коррозионный износ стенок, агрессивность продукта. Выбирается материал, соответствующий климатическим условиям. Каждый резервуар изначально рассчитывается под определенное вещество. Так, емкости под ГСМ не годятся под питьевую воду – необходимо применить другую марку стали.
В процессе эксплуатации при смене продукта из одной категории (дизельного топлива и бензина), необходимо опорожнить, очистить и пропарить емкость. Все это выполняется в соответствии «Правилам безопасности при работе в емкостях и сосудах». Особенно важно правильно вести демонтаж емкостей для ГСМ, которые исчерпали ресурс.
Купить резервуар для ГСМ в Коломне
Чтобы создать бизнес по реализации топлива и ГСМ для автомобилей, потребуется приобрести несколько резервуаров под ГСМ. Обратившись на Уральский Завод стальных конструкций, вы получите помощь в подборе базового оборудования или создания резервуара по отдельному проекту.
Купить резервуары для АЗС в Коломне по выгодной цене можно в базовом исполнении. Общая стоимость услуг и оборудования будет меньше, если все работы от проекта до монтажа под ключ выполняет одна компания.
