- Грязевик ТС-568.00.000 Ду 650 мм Ру 2,5 МПа
- Грязевик ТС-568.00.000-01 Ду 400 мм Ру 2,5 МПа
- Грязевик ТС-568.00.000-02 Ду 500 мм Ру 2,5 МПа
- Грязевик ТС-568.00.000-03 Ду 600 мм Ру 2,5 МПа
- Грязевик ТС-568.00.000-04 Ду 700 мм Ру 2,5 МПа
- Грязевик ТС-568.00.000-05 Ду 800 мм Ду 2,5 МПа
- Грязевик ТС-568.00.000-06 Ду 350 мм Ру 1,6 МПа
- Грязевик ТС-568.00.000-07 Ду 400 мм Ру 1,6 МПа
- Грязевик ТС-568.00.000-08 Ду 500 мм Ру 1,6 МПа
- Грязевик ТС-568.00.000-09 Ду 600 мм Ру 1,6 МПа
- Грязевик ТС-568.00.000-10 Ду 700 мм Ру 1,6 МПа
- Грязевик ТС-568.00.000-11 Ду 800 мм Ру 1,6 МПа
- Грязевик ТС-568.00.000-12 Ду 900 мм Ру 1,6 МПа
- Грязевик ТС-568.00.000-13 Ду 1000 мм Ру 1,6 МПа
Грязевик ТС-568
цена от
279 000 руб.
Грязевик ТС-568 является элементом трубопроводной арматуры, предназначенным для грубой очистки воды от посторонних включений крупного размера, таких как песок, грат, окалина и т.д.
Благодаря применению вертикальных грязевиков по серии 5.903-13 ТС-568 становится возможным избежание повреждений и ускоренного износа трубопровода и установленного на нем оборудования. Установка фильтров-грязевиков в систему трубопроводов позволяет увеличить срок эксплуатации запорной и регулирующей арматуры.
Широкое распространение грязевики ТС-568 серия 5.903-13 вып. 5 получили в системах отопления, ГВС и ХВС, в котельных, тепловых пунктах, ТЭЦ и прочих объектах коммунального хозяйства и промышленности.

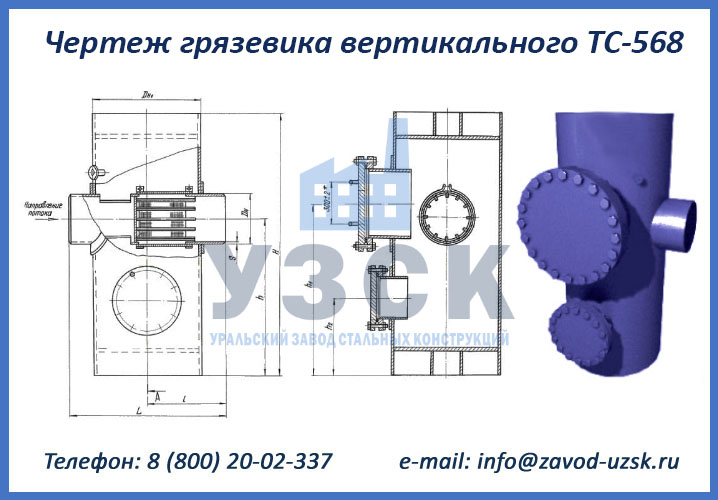

Конструктивные особенности грязевика ТС-568
Изготовление грязевиков ТС 568 осуществляется по серии 5.903-13. Согласно данной серии грязевик имеет присоединение к трубопроводу под приварку, но по желанию заказчика возможно изготовление грязевика ТС-568 с фланцами.
Корпус грязевика представляет собой цилиндр из углеродистой стали, по бокам оборудованный патрубками входа и выхода рабочей среды. При необходимости возможно изготовление грязевиков ТС 568 из стали 09Г2С или нержавеющей стали 12Х18Н10Т.
Внутри корпуса располагается сетчатый фильтрующий элемент из нержавеющей стали, отсекающий посторонние включения, а в нижней части корпуса расположен патрубок с фланцевой крышкой для удаления накопившихся загрязняющих частиц. Для установки и обслуживания фильтроэлемента корпус оборудован люком с фланцевой заглушкой.
Грязевик вертикальный ТС-568, основные типоразмеры и их характеристики
Тип грязевика | Ду, мм | Ру, Мпа | Производительность, т/ч | Диаметр корпуса, мм |
Грязевик ТС 568.00.000 | 350 | 2,5 | 485 | 820 |
Грязевик ТС 568.00.000-01 | 400 | 2,5 | 633 | 820 |
Грязевик ТС 568.00.000-02 | 500 | 2,5 | 989 | 920 |
Грязевик ТС 568.00.000-03 | 600 | 2,5 | 1424 | 1020 |
Грязевик ТС 568.00.000-04 | 700 | 2,5 | 1939 | 1220 |
Грязевик ТС 568.00.000-05 | 800 | 2,5 | 2532 | 1220 |
Грязевик ТС 568.00.000-06 | 350 | 1,6 | 485 | 820 |
Грязевик ТС 568.00.000-07 | 400 | 1,6 | 633 | 820 |
Грязевик ТС 568.00.000-08 | 500 | 1,6 | 989 | 920 |
Грязевик ТС 568.00.000-09 | 600 | 1,6 | 1424 | 1020 |
Грязевик ТС 568.00.000-10 | 700 | 1,6 | 1939 | 1220 |
Грязевик ТС 568.00.000-11 | 800 | 1,6 | 2532 | 1220 |
Грязевик ТС 568.00.000-12 | 900 | 1,6 | 3205 | 1420 |
Грязевик ТС 568.00.000-13 | 1000 | 1,6 | 3957 | 1420 |
Контроль качества продукции
Наш завод (ООО «УЗСК» — Уральский завод стальных конструкций) — непосредственный производитель грязевиков ТС-568.00.000. В состав нашего завода входит собственная лаборатория неразрушающего контроля и конструкторское бюро.
Для изготовления вертикальных грязевиков ТС-568 применяется качественное сырье и комплектующий от проверенных поставщиков, при входном контроле мы проверяем металл методами неразрушающего контроля в нашей лаборатории НК.

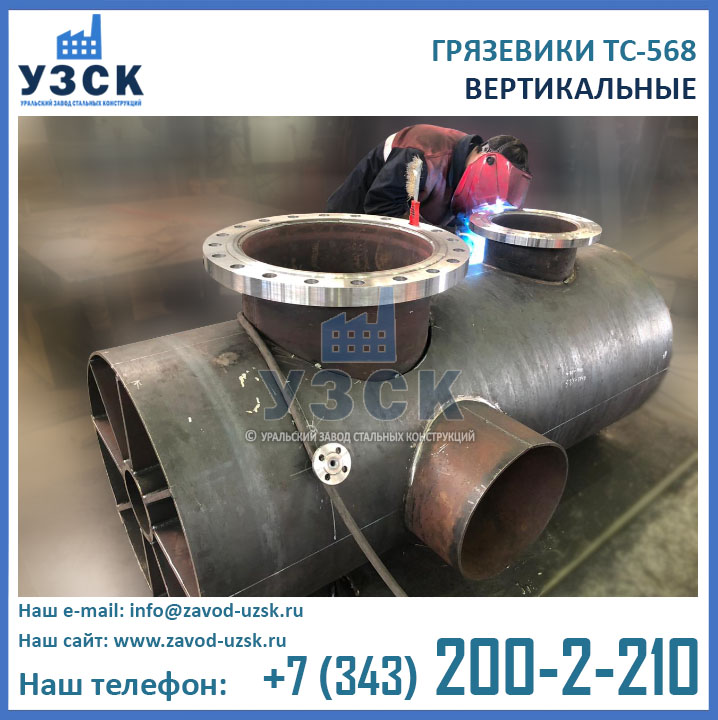

Грязевики ГТП нашего производства гарантированно не имеют непроваров, так как мы осуществляем контроль качества сварных соединений методами неразрушающего контроля. По окончании производственных работ мы проводим гидравлические испытания вертикальных грязевиков пробным давлением на собственном аттестованном гидростенде.
Качественное сырье и комплектующие в тандеме с работой квалифицированных специалистов по производству грязевиков позволяет применять грязевики ТС-568 нашего производства на системах трубопроводов без риска протечек и возникновения внештатных ситуаций.
Купить грязевик ТС-568 от производителя
