Грязевик ТС-567 – это элемент трубопроводной арматуры для трубопроводов отопления, а также горячего и холодного водоснабжения, имеющих диаметр условного прохода Ду 200, Ду 250 и Ду 300 мм. Назначение грязевика ТС-567: очистка воды тепловых сетей от загрязняющих ее частиц крупного размера и примесей.
Грязевик ТС-567
цена от
72 000 руб.
Конструктивные особенности грязевиков ТС-567

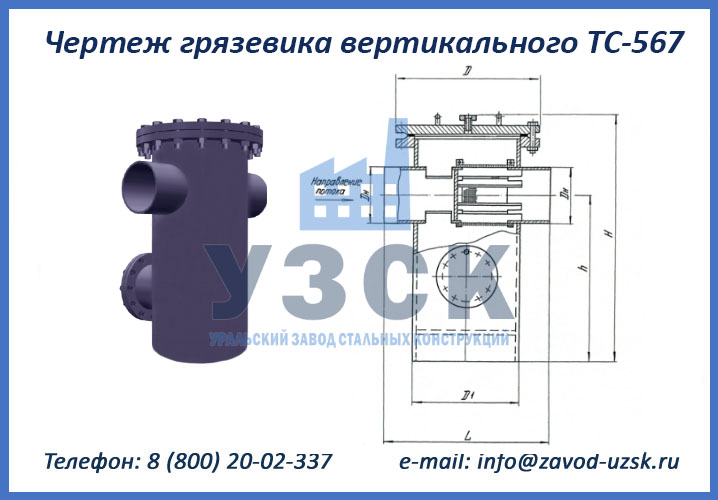

Изготовление грязевиков ТС-567 осуществляется в соответствии с серией 5.903-13. Но при необходимости возможно изменение размеров и конструкции по требованию заказчика в соответствии с чертежами и ТЗ заказчика.
Основные элементы конструкции типового грязевика вертикального ГВ ТС-567:
- Цилиндрический корпус, изготовленный из углеродистой стали (при необходимости возможно изготовление из низколегированной стали 09Г2С или нержавеющей 12Х18Н10Т)*.
- Фильтрующий элемент расположен внутри корпуса и изготовлен из сетки из нержавеющей стали.
- Патрубки под приварку для присоединения к трубопроводу (по желанию заказчика возможно изготовление фланцевых грязевиков) изготавливаются из стали той же марки, что и корпус.
- Фланцевая заглушка (приварена к верхней части корпуса) необходима для очистки и обслуживания грязевика.
- Патрубок с фланцевой заглушкой в нижней части корпуса для отведения шлама.
- Плоское днище – усиленно ребрами жесткости.
* Подбор марки стали осуществляется в соответствии с эксплуатационными условиями грязевика.
Таблица технических характеристик грязевиков ТС-567
Тип грязевика | Ду, мм | Ру, Мпа (бар) | Производительность, т/ч | Диаметр корпуса, мм |
Грязевик ТС-567.00.000 | 200 | 2,5 (25) | 158 | 426 |
Грязевик ТС-567.00.000-01 | 250 | 2,5 (25) | 247,3 | 530 |
Грязевик ТС-567.00.000-02 | 300 | 2,5 (25) | 356 | 630 |
Грязевик ТС-567.00.000-03 | 200 | 1,6 (16) | 158 | 426 |
Грязевик ТС-567.00.000-04 | 250 | 1,6 (16) | 247,3 | 530 |
Грязевик ТС-567.00.000-05 | 300 | 1,6 (16) | 356 | 630 |
Контроль качества продукции
Наш завод (ООО «УЗСК» — Уральский завод стальных конструкций) — непосредственный производитель грязевиков ТС-567.00.000. В состав нашего завода входит собственная лаборатория неразрушающего контроля и конструкторское бюро.
Для изготовления вертикальных грязевиков ТС-567 применяется качественное сырье и комплектующий от проверенных поставщиков, при входном контроле мы проверяем металл методами неразрушающего контроля в нашей лаборатории НК.
Грязевики ГТП нашего производства гарантированно не имеют непроваров, так как мы осуществляем контроль качества сварных соединений методами неразрушающего контроля. По окончании производственных работ мы проводим гидравлические испытания вертикальных грязевиков пробным давлением на собственном аттестованном гидростенде.
Качественное сырье и комплектующие в тандеме с работой квалифицированных специалистов по производству грязевиков позволяет применять грязевики ТС-567 нашего производства на системах трубопроводов без риска протечек и возникновения внештатных ситуаций.
