Фильтр газовый ФГ, ФГУ является современным оборудованием, предназначенным для осуществления очистки неагрессивных типов газа и воздуха от примесей механического свойства, которые могут вывести из строя измерительные, предохранительные приборы и запорную арматуру. Фильтры используются для комплексной очистки газа в трубопроводной системе. Производством такого очистного оборудования занимается Уральский завод стальных конструкций в Коломне, где можно купить различные его виды.

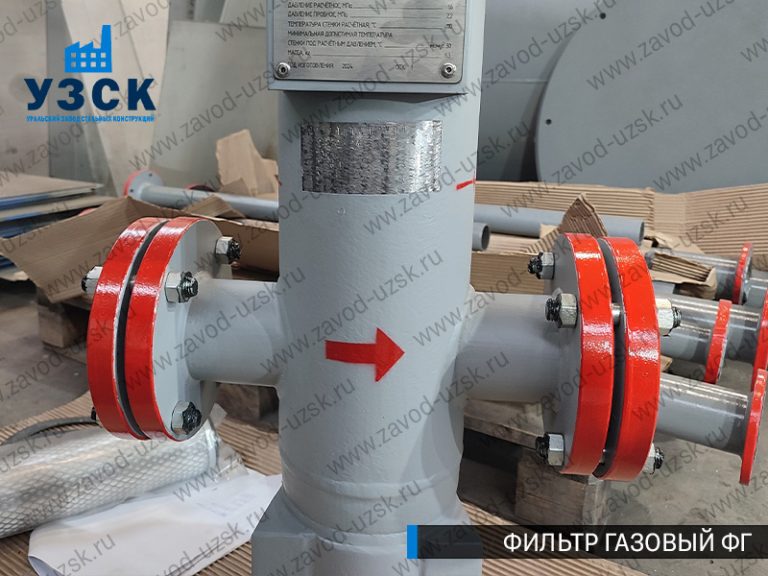

Устройство фильтра

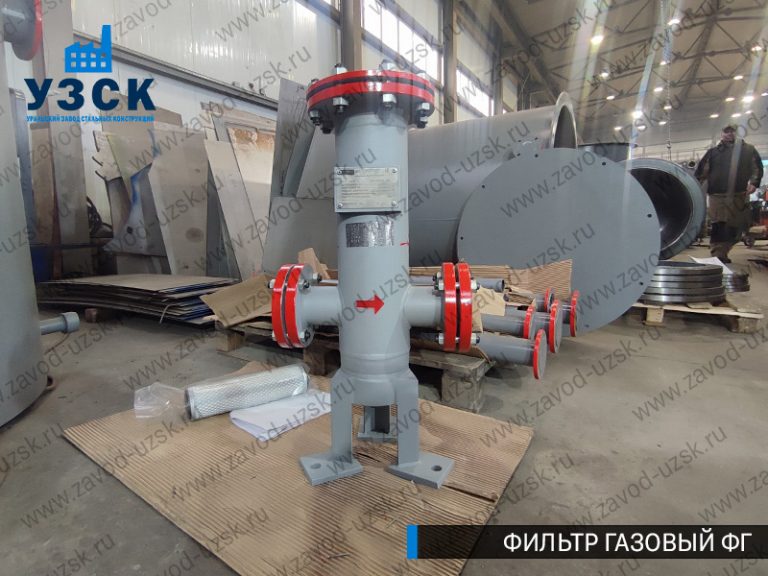

Фильтр газовый ФГУ, а также ФГ имеет корпус колоколообразной формы, на котором предусмотрена крышка, чтобы извлекать сам фильтрующий элемент. Крышка прикрепляется болтами и гайками через прокладку, патрубки входа-выхода газа могут быть:
- прямыми;
- угловыми.
Из-за этого и разнится обозначение на ФГ и ФГУ, соответственно. Фильтры также могут быть вертикальными и горизонтальными, также может быть предусмотрена врезка сбросного трубопровода. Какой бы тип фильтра ни понадобился, завод «УЗСК» в Коломне занимается производством любого из них.
Принцип действия
Когда газ проходит через ФГ, часть механических примесей оседает на непосредственно фильтрующем элементе (№3 на схеме). Остальная часть примесей и конденсат оседают внизу корпуса. Для определения степени загрязнения фильтра, необходимо свериться с показаниями измерительного прибора, который присоединен к штуцерам (№6 на схеме).
Когда фильтр засорен, следует снять крышку (№5), изъять ФЭ: он либо промывается, либо заменяется на новый. Через патрубок (№7) из корпуса удаляют конденсат и грязь.
Рабочие характеристики
Газовые фильтры ФГ, ФГУ могут быть различных типов. Любые из них можно купить, так как «УЗСК» в Коломне обладает собственными площадями, на которых происходит изготовление различного оборудования: промышленного и емкостного. Производство фильтров, в частности газовых, также входит в их число.
Проектируя и разрабатывая фильтр перед его изготовлением, сотрудники Уральского завода стальных конструкций особое внимание уделяют материалу, из которого изготовлен сам фильтрующий элемент. Он должен соответствовать таким показателям:
- химической инертностью к газу;
- физической устойчивостью к воздействию рабочей среды, а также во время техобслуживания;
- обеспечивать должную степень фильтрации.
Фильтрующий элемент может быть:
- сетчатым с основой из плетеной металлической сетки;
- волосяным с кассетами, которые заполняют капроновыми нитями.
Фильтры газовые ФГ-50
| Обозначение | Условный проход | Пропускная способность | Допустимый перепад на кассете | Строительный размер, мм | Габаритные размеры, мм | Масса, кг, не более | Степень очистки |
|---|---|---|---|---|---|---|---|
| С прямым расположением присоединительных патрубков | |||||||
| ФГ 50 | 50 мм | 6500 м³/ч | 5 кПа | 440 | 440×280×526 | 35 | 80 мкм |
| ФГ 50Ф | 450 | 450×280×526 | 40 | ||||
| ФГ 50 Б | 10 кПа | 410 | 410×257×409 | 20 | 25 мкм | ||
| ФГ 50Ф Б | 420 | 420×257×409 | 25 | ||||
| ФГ 50 БС | 440 | 440×257×409 | 20 | ||||
| ФГ 50Ф БС | 450 | 450×257×409 | 25 | ||||
| ФГ 50 В | 380 | 380×285×291 | 20 | ||||
| ФГ 50Ф В | 415 | 415×285×321 | 25 | ||||
| С угловым расположением присоединительных патрубков | |||||||
| ФГ 50 БСУ | 50 мм | 6500 м³/ч | 10 кПа | 220 | 378×378×439 | 30 | 25 мкм |
| ФГ 50Ф БСУ | 225 | 373×373×439 | 35 | ||||
| ФГ 50 У | 5 кПа | 220 | 360×360×526 | 35 | 80 мкм | ||
| ФГ 50Ф У | 225 | 365×365×526 | 40 | ||||
Фильтры газовые ФГ-80
| Обозначение | Условный проход | Пропускная способность | Допустимый перепад на кассете | Строительный размер, мм | Габаритные размеры, мм | Масса, кг, не более | Степень очистки |
|---|---|---|---|---|---|---|---|
| С прямым расположением присоединительных патрубков | |||||||
| ФГ 80 | 80 мм | 15000 м³/ч | 5 кПа | 560 | 560×405×704 | 103 | 80 мкм |
| ФГ 80Ф | 570 | 570×405×704 | 110 | ||||
| ФГ 80 БС | 10 кПа | 560 | 560×335×655 | 58 | 25 мкм | ||
| ФГ 80Ф БС | 570 | 570×335×655 | 65 | ||||
| С угловым расположением присоединительных патрубков | |||||||
| ФГ 80 У | 80 мм | 15000 м³/ч | 5 кПа | 280 | 485×485×704 | 103 | 80 мкм |
| ФГ 80Ф У | 285 | 490×490×704 | ;110 | ||||
Фильтры газовые ФГ-100
| Обозначение | Условный проход | Пропускная способность | Допустимый перепад на кассете | Строительный размер, мм | Габаритные размеры, мм | Масса, кг, не более | Степень очистки |
|---|---|---|---|---|---|---|---|
| С прямым расположением присоединительных патрубков | |||||||
| ФГ 100 | 100 мм | 25000 м³/ч | 5 кПа | 560 | 560×405×704 | 105 | 80 мкм |
| ФГ 100Ф | 570 | 570×405×704 | 115 | ||||
| ФГ 100 БС | 10 кПа | 560 | 560×335×655 | 60 | 25 мкм | ||
| ФГ 100Ф БС | 570 | 570×335×655 | 70 | ||||
| С угловым расположением присоединительных патрубков | |||||||
| ФГ 100 У | 100 мм | 25000 м³/ч | 5 кПа | 280 | 485×485×704 | 105 | 80 мкм |
| ФГ 100Ф У | 285 | 490×490×704 | 115 | 80 мкм | |||
Фильтры газовые ФГ-150
| Обозначение | Условный проход | Пропускная способность |
Допустимый перепад на кассете |
Строительный размер, мм Высота H |
Габаритные размеры | Масса кг | Степень очистки |
|---|---|---|---|---|---|---|---|
| С прямым расположением присоединительных патрубков | |||||||
| ФГ 150 | 150 мм | 35000 м³/ч | 5 кПа | 850, H=700 | 850´710´1720 | 320 | 80 мкм |
| ФГ 100Ф | 860, H=700 | 860´710´1720 | 335 | ||||
| ФГ 150 Б | 10 кПа | 732, H=600 | 732´580´1246 | 215 | 25 мкм | ||
| ФГ 150Ф Б | 742, H=600 | 742´580´1246 | 230 | ||||
| ФГ 150 БС | 850, H=700 | 850´580´1346 | 220 | ||||
| ФГ 150Ф БС | 860, H=700 | 860´580´1346 | 235 | ||||
| С угловым расположением присоединительных патрубков | |||||||
| ФГ 150 У | 150 | 35000 м³/ч | 5 кПа | 425, H=700 | 780×780×1720 | 320 | 80 мкм |
| ФГ 150Ф У | 430, H=700 | 785×785×1720 | 335 | ||||
Фильтры газовые ФГ-200
| Обозначение | Условный проход | Пропускная способность |
Допустимый перепад на кассете |
Строительный размер, мм Высота H |
Габаритные размеры |
Масса кг |
Степень очистки |
|---|---|---|---|---|---|---|---|
| С прямым расположением присоединительных патрубков | |||||||
| ФГ 200 | 200 мм | 50000 м³/ч | 5 кПа | 850, H=700 | 850´710´1720 | 330 | 80 мкм |
| ФГ 200Ф | 860, H=700 | 860´710´1720 | 350 | ||||
| ФГ 200 Б | 10 кПа | 732, H=600 | 732´580´1246 | 215 | 25 мкм | ||
| ФГ 200Ф Б | 742, H=600 | 742´580´1246 | 235 | ||||
| ФГ 200 БС | 850, H=700 | 850´580´1346 | 225 | ||||
| ФГ 200Ф БС | 860, H=700 | 860´580´1346 | 245 | ||||
| ФГ 200 В | 100000 м³/ч | 732, H=600 | 732´580´1656 | 265 | |||
| ФГ 200Ф В | 742, H=600 | 742´580´1656 | 285 | ||||
| ФГ 200 ВС | 850, H=700 | 850´580´1346 | 270 | ||||
| ФГ 200Ф ВС | 860, H=700 | 860´580´1346 | 290 | ||||
| С угловым расположением присоединительных патрубков | |||||||
| ФГ 200 У | 200 мм | 50000 м³/ч | 5 кПа | 425, H=700 | 780×780×1720 | 330 | 80 мкм |
| ФГ 200Ф У | 430, H=700 | 785×785×1720 | 350 | ||||

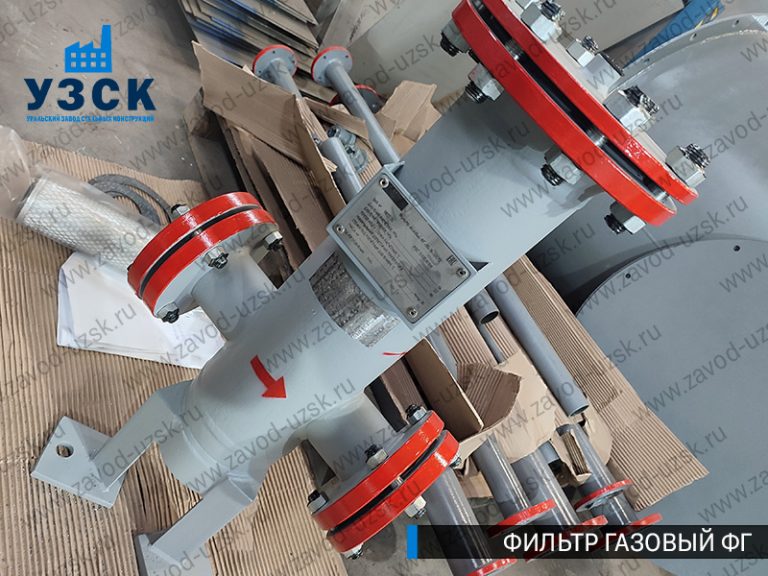

Прямые патрубки:

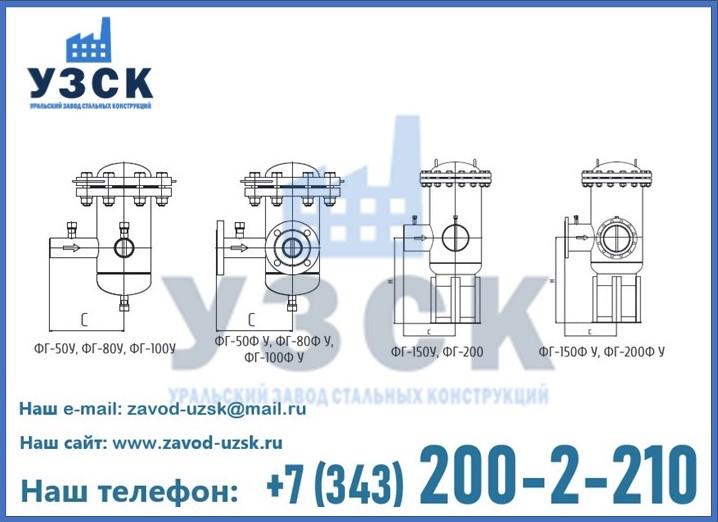

Угловые патрубки:
Горизонтальное исполнение:
Преимущества применения ФГ, ФГУ
Благодаря качественной очистке газа, которую осуществляют фильтры, повышается надежность работы приборов, сводится к минимуму риск их выхода из строя. Кроме того, снижается степень износа, а это увеличивает время эксплуатации приборов между ремонтами. Они используются в различных отраслях: химической, нефтяной, металлургической и прочих, в которых применяется газовое оборудование.
Таким образом, установка газовых фильтров ФГ, ФГУ обеспечит ряд преимуществ:
- Повысит уровень герметичности запорных элементов.
- Увеличит срок эксплуатации трубопроводной системы.
- Сделает более качественной и точной работу измерительных приборов.
Купить газовые фильтры производства Уральского завода стальных конструкций можно как в готовом исполнении, а также под индивидуальный заказ.
Газовый фильтр ФГ способен устранить практически любые мелкие твердые частицы. Его используют для того, чтобы защитить от грязи оборудование, использующее газ.
Для производства газовых фильтров ФГ, ФГУ используются различные материалы: чугун, сталь, алюминий. На заводе «УЗСК» в Коломне вы можете купить фильтры, производство которых осуществлялось сварным или методом литья.
