Принцип действия циклона-промывателя СИОТ (выпуск 6, ОВ-02-99 ТИП II)
Циклоны-промыватели (или мокрые пылеуловители) СИОТ ОВ-02-99 ТИП II в Коломне улавливают пыль и отделяет ее от воздушных потоков прямоточным, мокрый способом очистки. Принцип действия данного устройства заключается в улавливании пыли путем оседания ее на мокрых стенках циклона под воздействием центробежных сил, а также промывки воздушного потока распыляемой внутри устройства водой.
Преимущества промывателя СИОТ ОВ-02-99 ТИП II
Промыватель СИОТ выпуск 6 считается улучшенной версией предыдущих моделей. Эффективность промывателя повысилась за счет:
- увеличения угла наклона днища, благодаря чему, повысилось качество удаления шлама;
- улучшения раздачи воды по стенкам, увеличения интенсивности и напора водяного потока;
- упрощения конструкции раскручивателя.
Вода в циклон-промыватель подается во входной патрубок и на днище водораспределительного отсека, которое расположено в верхней части агрегата.
Особенности конструкции промывателя СИОТ ОВ-02-99 ТИП II
Промыватель СИОТ ТИП II отличается от других версий данной серии наличием раскручивателя в виде улитки. Пылеуловитель СИОТ тип II имеет корпус, входной патрубок и раскручиватель. Входной патрубок оборудован люком, с помощью которого осуществляется обслуживание и осмотр промывателя, а также двумя отверстиями. Одно предназначено для того, чтобы наблюдать за движением воды в процессе регулировки работы промывателя, второе нужно для подсвечивания.
Пылеуловители с мокрым способом очистки типа II работают максимально эффективно тогда, когда вентилятор установлен после промывателя и размещен в нижней части корпуса.
Условия эксплуатации промывателей СИОТ ОВ-02-99 ТИП II
Оптимальной скоростью на входе в промыватель являются показатели 15 до 21 м/с. Данная скорость обеспечивает равномерную, стабильную степень очистки. Если скорость будет меньше 14 м/с, то распыление воды потоком прекратится, а значит эффективность снизится. Уровень очистки воздуха для пыли менее 5-10 мкм достигает 95% при скорости вращения 20 м/с и 90% при скорости 14 м/с.
Гидравлическое сопротивление скоростных промывателей СИОТ
| Скорость воздуха в круглом сечении входного патрубка Vo, м/с | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|
| Гидравлическое сопротивление, Па | 795 | 900 | 1009 | 1117 | 1225 | 1333 | 1441 |

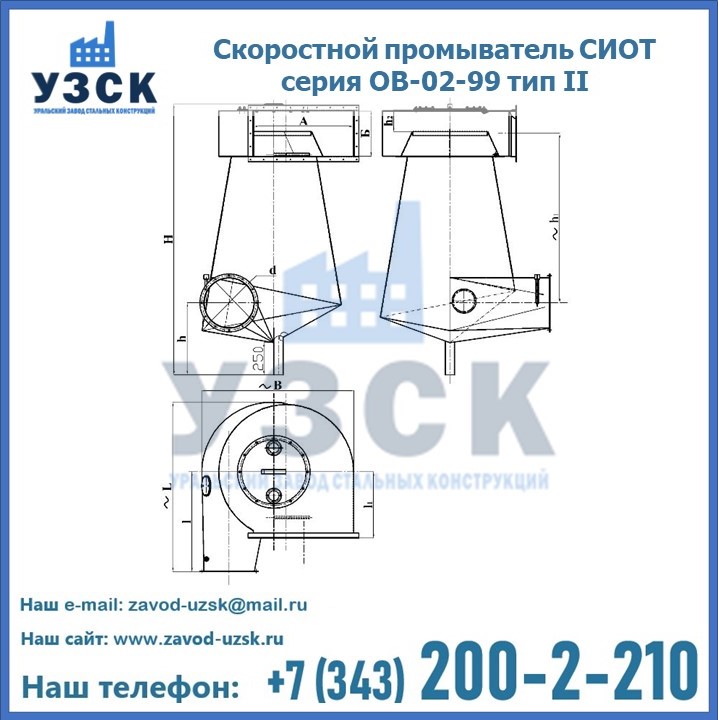

Основные технические характеристики и параметры
| Промыватель Промыватель СИОТ с раскручивателем улиткой | Производительность по воздуху м3/час | H | B | L | Масса, кг. | ||
|---|---|---|---|---|---|---|---|
| 15 м/с | 18 м/с | 21 м/с | |||||
| циклоны СИОТ-1 серия ОВ-02-99 тип 2 | 2550 | 3050 | 3550 | 1441 | 750 | 835 | 73 |
| циклоны СИОТ-2 серия ОВ-02-99 тип 2 | 4200 | 5050 | 5900 | 1765 | 960 | 1070 | 110 |
| циклоны СИОТ-3 серия ОВ-02-99 тип 2 | 6450 | 7750 | 9050 | 2108 | 1190 | 1325 | 201 |
| циклоны СИОТ-4 серия ОВ-02-99 тип 2 | 9850 | 11250 | 13100 | 2475 | 1435 | 1595 | 283 |
| циклоны СИОТ-5 серия ОВ-02-99 тип 2 | 13300 | 16000 | 18650 | 2910 | 1710 | 1900 | 542 |
| циклоны СИОТ-6 серия ОВ-02-99 тип 2 | 18750 | 22500 | 26450 | 3396 | 2025 | 2260 | 693 |
| циклоны СИОТ-7 серия ОВ-02-99 тип 2 | 26600 | 31900 | 37250 | 3968 | 2410 | 2680 | 1195 |
| циклоны СИОТ-8 серия ОВ-02-99 тип 2 | 37500 | 45000 | 52500 | 4657 | 2865 | 3190 | 1700 |
| циклоны СИОТ-9 серия ОВ-02-99 тип 2 | 53200 | 63800 | 74500 | 5491 | 3415 | 3800 | 2930 |
| циклоны СИОТ-10 серия ОВ-02-99 тип 2 | 75000 | 90000 | 105000 | 6456 | 4050 | 4510 | 4070 |
| циклоны СИОТ-11 серия ОВ-02-99 тип 2 | 106400 | 127700 | 149000 | 7605 | 4815 | 5360 | 7430 |
| циклоны СИОТ-12 серия ОВ-02-99 тип 2 | 150000 | 180000 | 270000 | 8985 | 5725 | 6375 | 10170 |
Если вы хотите приобрести качественное фильтрационное оборудование, соответствующее требования ГОСТ, обратитесь в УЗСК. На промыватели СИОТ тип 2 установлена оптимальная цена. Стоимость оборудования формируется исходя из выбранной модели, габаритов, комплектации устройства и сферы применения. Заказать и купить скоростные промыватели СИОТ хорошего качества и со всеми необходимыми гарантиями можно на заводе «УЗСК» в Коломне. Уральский Завод Стальных Конструкций производит и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс.
